■NC旋盤

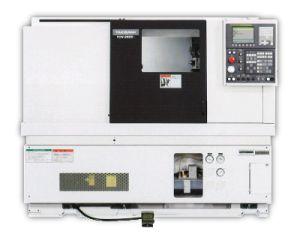

NC旋盤 TCN-2500
NC旋盤 TCN-2500
■洗練された多様なニーズへ対応
ダイナミックで繊細な加工シーンにも、自動化に投じる期待への

要求にも的確に応えられる、汎用性に優れた10"/8"を代表する

世界のスタンダードマシン。

 ・10"チャック対応・・・TCN-2500

 ・ 8"チャック対応・・・TCN-2000

 ・L6タイプ・・・TCN-2500,TCN-2000,TCN-2000CM

 ・L3タイプ・・・TCN-2500

高馬力主軸台 協力刃物台 油圧心押台(オプション)
高馬力主軸台 協力刃物台 油圧心押台(オプション)
●高馬力主軸台と全軸に角形スライド
強力仕様の主軸台です。
ICN-2000:主軸端JISA2-6
主軸受内径φ100
TCN-2500:主軸端JISA2-8
主軸受内径φ120
全軸に高信頼。高耐久性に優れた
全角スライドウェイを採用。
●旋削&ミーリング刃物台

12角田レット(全ホルダー式)T12CM

工具取付本数12
角バイトシャンク部高さ mm□25
ボーリングバーシャンク部径 mmφ32
回転工具取付本数12
回転工具回転速度 min6000
工具シャンク最大径 mm13
工具軸のテーパ穴 呼び番号AR20

8角タレット(直付け式)T8
工具取付本数8
角バイトシャンク部高さ mm□25
ボーリングバーシャンク部径 mmφ40

12角タレット(直付け式)T12
工具取付本数12
角バイトシャンク部高さ mm□25
ボーリングバーシャンク部径 mmφ32
●心押台けん引きを標準装備
・心押台移動量:(L3タイプ)115mm、
 (L6タイプ)415mm
・心押軸ストローク:120mm
・心押軸径:100mm
・心押テーパー
  TCN-2500=MT.No.5
  TCN-2000=MT.No.4
